Connexió de la bateria de liti 18650

2020-09-28 01:37

En l’ús real de les bateries, sovint es requereixen alta tensió i gran corrent, que necessiten connectar diverses bateries individuals en sèrie o paral·leles (o ambdues coses), l’anomenem bateria. La bateria de liti 18650 necessita un determinat estàndard.

Bateria 18650 en sèrie: Quan es connecten diverses bateries de liti 18650 en sèrie, el voltatge de la bateria és el total de tota la tensió de la bateria, però la capacitat es manté sense canvis.

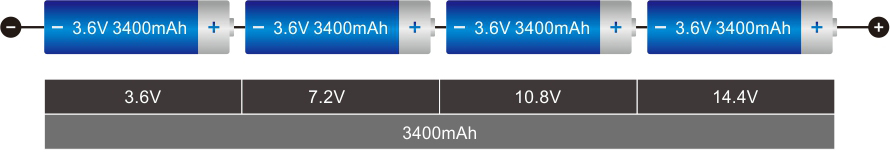

Diagrama esquemàtic de connexió 18650-4S

Bateria 18650 en paral·lel: Si connecteu diverses bateries de liti 18650 en paral·lel, podreu obtenir més energia. La connexió paral·lela de la bateria de liti manté la tensió constant, mentre que la capacitat augmenta. La capacitat total és la suma de la capacitat total de totes les bateries de liti individuals.

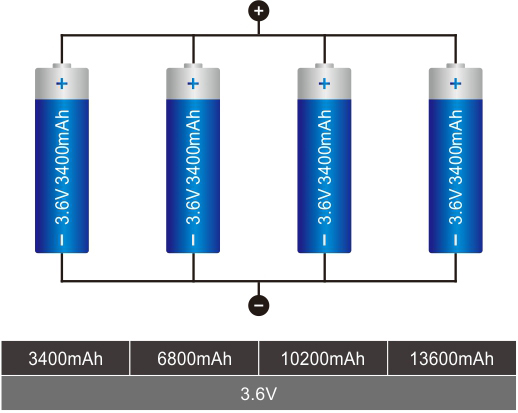

Diagrama esquemàtic de la connexió 18650-4P

Connexió en sèrie i paral·lela de la bateria 18650: el mètode de sèrie i la connexió paral·lela consisteix a connectar diverses bateries de liti en sèrie i després connectar els paquets de bateries en paral·lel. No només millora el voltatge de sortida, sinó també la capacitat.

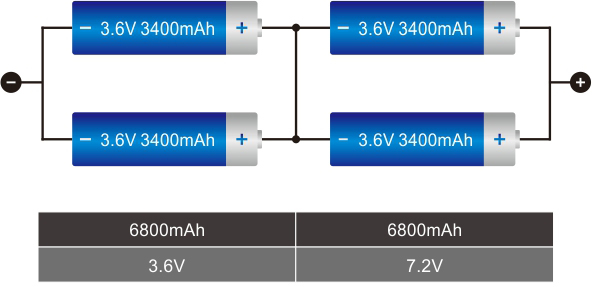

18650-2S2P Esquema de connexió

  • Connexió en sèrie i paral·lela de bateries de liti necessiteu coincidències de piles de bateria.
    Bateria de liti que coincideix amb els estàndards: voltatge≤10mV resistència ≤5mΩ capacitat≤20 mA
  • Bateria amb el mateix voltatge
  • Les diferents bateries tenen diferents tensions. Després de connectar-se en paral·lel, la bateria d’alta tensió carrega la bateria de baixa tensió, que consumeix energia i pot provocar accidents.
  • Bateria de la mateixa capacitat
  • Connecteu bateries de diferents capacitats en sèrie. Per exemple, la mateixa bateria pot ser diferent del grau d’envelliment. Primer es descarregaran completament les bateries de poca capacitat i després augmentarà la resistència interna. També heu d’utilitzar la mateixa bateria si us connecteu en sèrie. En cas contrari, després de connectar bateries de diferents capacitats en sèrie (per exemple, la mateixa bateria pot variar en funció del grau d’envelliment), les bateries de poca capacitat es descarregaran completament primer, i la resistència interna augmentarà.
  • En aquest moment, les bateries de gran capacitat es descarregaran a través de la resistència interna de les bateries de poca capacitat i es carregaran inversament. D’aquesta manera, es reduirà molt el voltatge de la càrrega, la bateria no podrà funcionar i la bateria de gran capacitat només equival a la bateria de poca capacitat. L’ús a llarg termini pot provocar accidents.
  • La bateria requereix un alt grau de consistència (capacitat, impedància interna, tensió, corba de descàrrega, vida útil del cicle).
  • La durada del cicle de la bateria és inferior a la d’una sola bateria.
  • Les diferents bateries tenen diferents tensions. Després de connectar-se en paral·lel, la bateria d’alta tensió carrega la bateria de baixa tensió, que consumeix energia i pot provocar accidents.
  • Cal utilitzar-lo en condicions limitades (incloent-hi la càrrega, el corrent de descàrrega, el mode de càrrega, la temperatura, etc.)
  • Després de formar-se el paquet de bateries de liti, el voltatge i la capacitat de la bateria augmentaran molt, de manera que s’ha de protegir. També necessita un control de balanç de càrrega, temperatura, voltatge i sobrecorrent.
  • La bateria ha de complir els requisits de disseny de voltatge i capacitat.
